公称通径 | DN8-DN100、1/2"-10"、Q41F-16 |
公称压力 | PN1.6、2.5、4.0、6.4 MPA |
壳体强度试验压力 | PN2.4 、3.8 、6.0 、9.6 MPA |
低压气密试验压力 | 0.8MPA |
适用介质 | 水、油、气、硝酸类、醋酸类 |
设计及制造标准 | ANSI B16.34、GB/T-12224-2015 |
试验标准 | API598、GB/T13927-2008、EN12516-3 |
螺纹标准 | G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |
Q41F-16不锈钢国标法兰球阀主要配件材料表
阀体 | A216(WCB)、A351 CF8、CF8M、CF3M、321、2205 |
阀盖 | A216(WCB)、A351 CF8、CF8M、CF3M、321、2205 |
球体 | SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
阀杆 | SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
阀座 | 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL 、PCTFE、PEEK |
填料 | 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |
![](/uploadfile/1FLQF/SM/2.jpg)

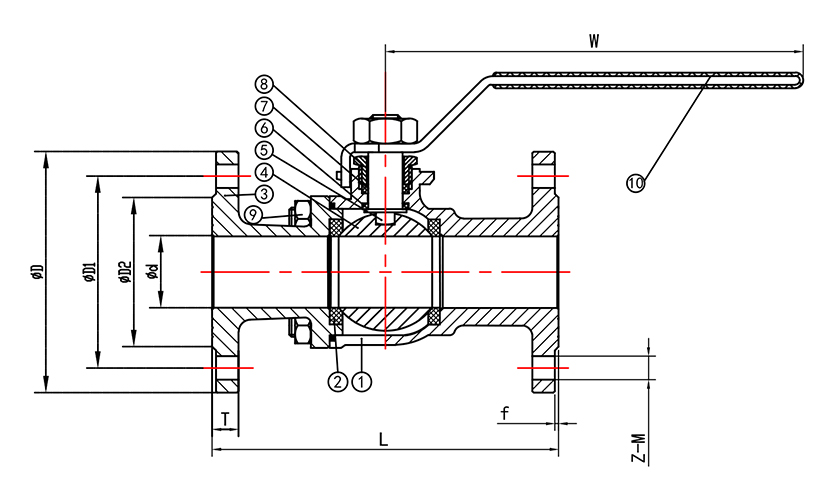

序号 | 零件名称 | 材质 | 数量 |
1 | 阀 体 | CF8/CF8M | 1 |
2 | 阀 座 | PTFE/RPTFE | 2 |
3 | 阀 盖 | CF8/CF8M | 1 |
4 | 球 体 | SS304/316 | 1 |
5 | 阀 杆 | SS304/316 | 1 |
6 | 止推垫圈 | PTFE/RPTFE | 1 |
7 | 填 料 | PTFE/RPTFE | 1 |
8 | 压 盖 | SS304/316 | 1 |
9 | 螺 栓 | S201/S304 | 4~12 |
10 | 手 柄 | S201/S304 | 1 |
11 | 螺 母 | S201/S304 | 1 |
主要尺寸
DN | d | D | D1 | D2 | T | f | L±1.5 | W | Z-M |
15 | 15 | 95 | 65 | 46 | 14 | 2 | 132 | 129 | 4-14 |
20 | 20 | 105 | 75 | 56 | 14 | 2 | 142 | 132 | 4-14 |
25 | 24 | 115 | 85 | 61 | 14 | 2 | 147.5 | 160 | 4-14 |
32 | 32 | 135 | 100 | 77 | 15 | 2 | 168 | 160 | 4-18 |
40 | 38 | 141 | 110 | 81 | 15 | 2 | 177 | 185 | 4-18 |
50 | 50 | 157 | 125 | 90 | 17 | 2 | 198 | 185 | 4-18 |
65 | 64 | 176.5 | 144 | 114 | 17 | 2 | 220 | 220 | 4-18 |
80 | 78 | 190 | 160 | 130 | 17 | 2 | 250 | 220 | 8-19 |
100 | 98 | 211 | 180 | 150 | 20 | 2 | 280 | 298 | 8-19 |
Q41F-16不锈钢国标法兰球阀产品说明
该球阀结构:由阀体,阀盖结合球芯组装而成,球芯利用阀杆连接,轴旋转90度可实现开启关闭作用。主要用于管道开关,紧急切断,也可以设计球芯V型开口达到流量调节功能。
Q41F-16不锈钢国标法兰球阀结构特点:
A扭矩轻:弹性阀座与球芯弹性接触密封比压可控,为球体转动时提供弹性避让,运行扭矩均匀无卡阻,手感润滑,开启无抱死。阀座切边避免高压差状态下球口会不嵌入阀座。
B阀座密封性能强,弹性阀座的预密封,在阀门关闭后上游阀座在介质的压力下形成有效的自密封效果。
C阀座寿命长,弹性阀座的预压缩行程长,磨损补偿量大,同时有上游密封和下游支撑的形式,使得闭合开始到密封前这段行程,密封而不受介质压力,只有在闭合瞬间形成密封时,阀座密封面的压强上升,从而实现密封耐久性。
D 阀座切边与包裹限冷流结构:阀座切边有效利用球体与阀座非支撑面积,阀座衬环包裹防止冷流塌陷,从而实现承高压。
E 阀杆下凸设计防飞出同时还能防止阀杆泄漏。
F防静电设计保证了 球芯阀杆和阀体之间的电流向外引导,有效避免因静电引发的全安事故。
G 阀杆上的O型圈有良好的自密封作用,对阀腔内介质起了有效和密封作用。
H 阀杆填料V型设计,杆阀填料压环平面密封进行精密加工组装达到无泄漏效果。
I 碟簧补偿设计,以适应在密封填料环磨损情况下自动弹性补偿效果从而减少泄漏。
J 全流量设计,保证介质在阀门中快速流动从而节省时间,高效结能等特点。
K 沃鼎阀门 SJFM牌,WOD牌,产品独特先进的设计理念结合高端精湛的CNC加工技术,每一台阀门加工尺寸严格控制在公差范围内,所有结构设计和配件选型加工尺寸严格按照行业前端标准及6S,CE,TS,ISO9001,ISO14000,ISO18000,API,GB,标准执行。使每一台阀门达到实用,安全,长寿命,为客户带来较高利用价值。
