H71对夹止回阀方形 - 不锈钢对夹止回阀-不锈钢内螺纹止回阀

H71对夹止回阀方形执行标及性能规范

公称通径	DN8-DN100、1/2"-12"
公称压力	PN4 MPA
壳体强度试验压力	PN6 MPA
低压气密试验压力	0.8MPA
适用介质	水、油、气、硝酸类、醋酸类
设计及制造标准	ANSI B16.34、GB/T-12224-2015
试验标准	API598、GB/T13927-2008、EN12516-3
螺纹标准	G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1

H71对夹止回阀方形主要配件材料表

阀体	A216（WCB)、A351 CF8、CF8M、CF3M、321、2205
阀盖	A216（WCB）、A351 CF8、CF8M、CF3M、321、2205
阀板	SUS304、SUS316 、SUS316L、SUS321、SUS2205
阀座	SUS304、SUS316、聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL
填料	聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL

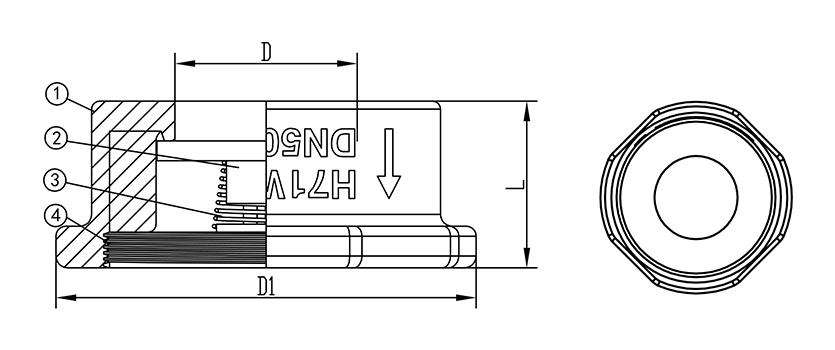

NO.	零件名称	材质	数量
1	阀体	CF8/CF8M	1
2	阀瓣	CF8/CF8M	1
3	弹簧	S201/S304	1
4	阀盖	CF8/CF8M	1

主要尺寸

SIZE	1/2"	3/4"	1"	1¼"	1½"	2"
DN	15	20	25	32	40	50
D	14	19	24	30	38	46
D1	52	62	72	83	93	106
L	22	24	26	30	32	40
KG	0. 145	0.209	0.338	0. 508	0. 684	0.974

续表

SIZE	2½"	3"	4"	5”	6"	8"
DN	65	80	100	125	150	200
D	62	78	96	118	142	175
D1	125	143	163	195	220	273
L	46	50	60	78	95	105
KG	1.492	2.042	2.929	4.455	6.243	11.336

H71对夹止回阀方形产品说明

H71对夹止回阀方形工作原理:止回阀依靠介质本身的流动而自动开、闭阀瓣，防止介质倒流。

H71对夹止回阀方形保管、保养、安装和使用

1 、阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

2 、长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。

3、安装前应仔细核对阀门标志是否与使用要求相符。

4 、安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5、安装前应注意阀门上流向标记与介质流动方向一致。

6、升降式垂直瓣止回阀应安装在垂直管道上，升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。

7 、使用中应注意阀门是否有异常声音和振动，为防止在管路中产生水锤效应，应注意管路介质压力波动情况。
