执行标准及性能规范
| 公称通径 | DN8-DN100、1/2"-4" |
| 公称压力 | PN1.6 MPA （200WOG） |
| 壳体强度试验压力 | PN2.4 MPA |
| 低压气密试验压 力 | 0.8MPA |
| 适用介质 | 水、油、气、硝酸类、醋酸类 |
| 设计及制造标准 | ANSI B16.34、GB/T-12224-2015 |
| 试验标准 | API598、GB/T13927-2008、EN12516-3 |
| 螺纹标准 | G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |
主要配件材料表
| 阀体 | A216（WCB)、A351 CF8、CF8M、CF3M、321、2205 |
| 阀盖 | A216（WCB）、A351 CF8、CF8M、CF3M、321、2205 |
| 阀杆 | SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
| 阀板 | SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
| 阀座 | SUS304、SUS316、聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |
| 填料 | 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |

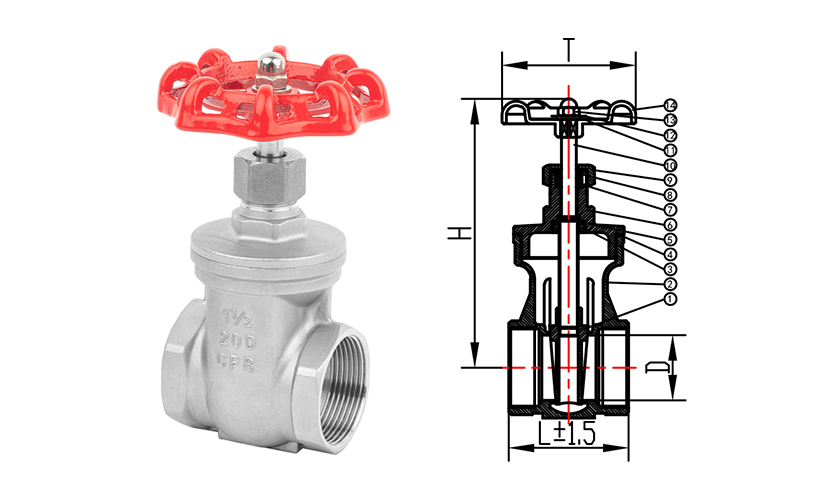

| 序号 | 零件名称 | 材质 | 数量 |
| 1 | 闸 板 | CF8/CF8M | 1 |
| 2 | 阀 体 | CF8/CF8M | 1 |
| 3 | 阀杆架 | S304/S316 | 1 |
| 4 | 垫 圈 | PTFE/RPTFE | 1 |
| 5 | 垫 片 | S201/S304 | 1 |
| 6 | 阀 盖 | CF8/CF8M | 1 |
| 7 | 填 料 | PTFE/RPTFE | 1 |
| 8 | 压 盖 | S201/S304 | 1 |
| 9 | 螺 母 | S201/S304 | 1 |
| 10 | 阀 杆 | S304/S316 | 1 |
| 11 | 垫 片 | S201/S304 | 1 |
| 12 | 铭 牌 | 铝合金 | 1 |
| 13 | 螺 母 | S201/S304 | 1 |
| 14 | 手 轮 | 铸铁 | 1 |
主要尺寸
| SIZE | 1/2" | 3/4" | 1" | 1¼" |
| DN | 15 | 20 | 25 | 32 |
| D | 15 | 20 | 25 | 32 |
| L±1.5 | 53 | 57 | 61 | 71 |
| H | 93 | 100 | 112 | 123 |
| T | 64 | 73 | 73 | 77 |
| KG | 0.36 | 0.44 | 0.56 | 0.78 |
| SIZE | 1½" | 2" | 2½" | 3" |
| DN | 40 | 50 | 65 | 80 |
| D | 40 | 50 | 65 | 80 |
| L±1.5 | 74 | 83 | 107 | 118 |
| H | 137 | 157 | 200 | 214 |
| T | 98 | 107 | 127 | 127 |
| KG | 1.15 | 1.56 | 3.49 | 4.52 |
产品说明
a、内螺纹闸阀主要用于气体、液体介质管路上作启闭器，接通或截断介质流， 不适用于调节介质流量。具有流阻小，启闭较省力等优点。
b、适用范围：石油、石化等行业。
c、在使用中，要求将闸板全开或全闭，不允许将闸板部分开启作调节流量用，否则在 介质较高流速时，易损坏密封面。
d、在使用中，应经常给阀杆梯形螺纹部分加含铜润滑剂。
e、开启或关闭阀门时，应用手轮，不得借助杠杆或其它工具。
K 沃鼎阀门 SJFM牌，WOD牌，沃鼎阀门，产品先进的设计理念结合的CNC加工技术，每一台阀门加工尺寸严格控制在公差范围内，所有结构设计和配件选型加工尺寸严格按照行业前端标准及6S，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，标准执行。使每一台阀门达到实用，长寿命，为客户带来较高利用价值。
