| 公称通径 | DN8-DN100、3/8"-4" |
| 公称压力 | PN6.4 MPA （800WOG） |
| 壳体强度试验压力 | PN、9.6 MPA |
| 低压气密试验压力 | 0.8MPA |
| 适用介质 | 水、油、气、硝酸类、醋酸类 |
| 设计及制造标准 | ANSI B16.34、GB/T-12224-2015 |
| 试验标准 | API598、GB/T13927-2008、EN12516-3 |
| 螺纹标准 | G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |
主要配件材料表
| 阀体 | A216（WCB)、A351 CF8、CF8M、CF3M、321、2205 |
| 阀盖 | A216（WCB）、A351 CF8、CF8M、CF3M、321、2205 |
| 过滤网 | SUS304、SUS316 |
| 填料 | 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |
| 序号 | 零件名称 | 材质 | 数量 |
| 1 | 阀体 | CF8/CF8M | 1 |
| 2 | 过滤网 | S304/S316 | 1 |
| 3 | 垫圈 | PTFE/RPTFE | 1 |
| 4 | 阀盖 | CF8/CF8M | 1 |

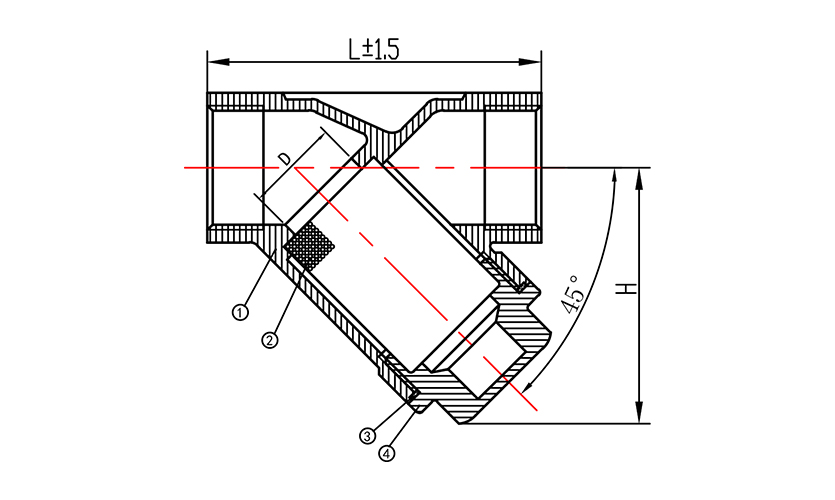

主要尺寸
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1¼" |
| DN | 8 | 10 | 15 | 20 | 25 | 32 |
| D | 8 | 10 | 15 | 20 | 25 | 32 |
| L±1.5 | 54 | 54 | 59 | 73 | 84 | 97 |
| H | 35 | 35 | 45 | 60 | 63 | 80 |
| （Kg) | 0.135 | 0.120 | 0.155 | 0.275 | 0.355 | 0.55 |
| SIZE | 1½" | 2" | 2½" | 3" | 4" |
| DN | 40 | 50 | 65 | 80 | 100 |
| D | 40 | 50 | 65 | 80 | 100 |
| L±1.5 | 106 | 127 | 165 | 188 | 232 |
| H | 88 | 109 | 138 | 153 | 196 |
| （Kg) | 0.73 | 1.235 | 2.43 | 3.835 | 5.835 |
产品说明
Y 型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y 型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来去掉介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。
过滤精度18目至480目。
三、安装与维护
1、根据过滤器的使用范围合理地使用。
2、安装前应将管道内的焊渣、杂物去掉干净，以免损坏过滤器。 3、安装时应按过滤器的箭头方向进行。
4、过滤器的运行及维护系统工作一段时间后（一般不超过一周），应进行清洗，以去掉系统初始运行时积聚在滤网 上的杂质污物。在此后， 须定期清洗。清洗次数依据工况条件而定。若过滤器不带排丝堵，则清洗过滤器时要将滤网限位器以及滤网拆下。警告∶每次维护、清洗前，应将过滤器与带压系统隔离。清洗后，重新安装时要使用新的密封垫。
5、过滤器使用中，应定期检查是否工作正常，发现异常情况，应立即去掉，以免造成事故。
6、长期存放时，应置于通风干燥处，并定期检查和保养。
K 沃鼎阀门 SJFM牌，WOD牌，产品先进的设计理念结合的CNC加工技术，每一台阀门加工尺寸严格控制在公差范围内，所有结构设计和配件选型加工尺寸严格按照行业前端标准及6S，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，标准执行。使每一台阀门达到实用，长寿命，为客户带来较高利用价值。
