不锈钢立式止回阀
执行标及性能规范
公称通径 DN8-DN100、1/2"-12"
公称压力 PN4 MPA
壳体强度试验压力 PN6 MPA
低压气密试验压力 0.8MPA
适用介质 水、油、气、硝酸类、醋酸类
设计及制造标准 ANSI B16.34、GB/T-12224-2015
试验标准 API598、GB/T13927-2008、EN12516-3
螺纹标准 G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1



主要配件材料表
阀体 A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
阀盖 A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
阀板 SUS304、SUS316 、SUS316L、SUS321、SUS2205
阀座 SUS304、SUS316、聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL
填料 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL



NO. 零件名称 材质 数量
1 阀体 CF8/CF8M 1
2 阀瓣 CF8/CF8M 1
3 弹簧 S201/S304 1
4 阀盖 CF8/CF8M 1

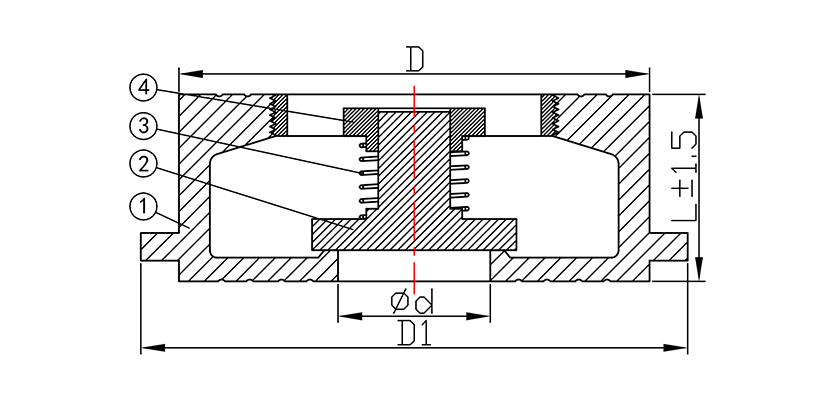

主要尺寸
SIZE 1/2" 3/4" 1" 1¼" 1½" 2"
d 16 17 21 29 38 48
D 49 50 67 76 87 100
D1 49 54 68 80 90 105
L±1.5 29.5 29.5 28 40 33 40
KG 0.215 0.216 0.43 0.591 0.748 1.166
续表
SIZE 2½" 3" 4" 5" 6" 8"
d 62 77 95 115 135 180
D 118 138 155 177 202 260
D1 124 140 159 183 209 270
L±1.5 53 58 63 78 95 105
KG 1.841 2.494 2.994 4.56 6.917 12.017



产品说明

工作原理:止回阀依靠介质本身的流动而自动开、闭阀瓣,防止介质倒流。

保管、保养、安装和使用

1 、阀门应存放在干燥,通风的室内,阀门通道两端应堵塞。

2 、长期存放的阀门应定期检查,清除污物。应特别注意密封面的清洁,防密封面的损坏。

3、安装前应仔细核对阀门标志是否与使用要求相符。

4 、安装前应检查阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。

5、安装前应注意阀门上流向标记与介质流动方向一致。

6、升降式垂直瓣止回阀应安装在垂直管道上,升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。

7 、使用中应注意阀门是否有异常声音和振动,为防止在管路中产生水锤效应,应注意管路介质压力波动情况。
