快接式阀组
执行标及性能规范
公称通径 DN8-DN100、3/8"-4"
公称压力 PN1.6、2.5、4.0、6.4 MPA (1000WOG)
壳体强度试验压力 PN2.4 、3.8 、6.0 、9.6 MPA
低压气密试验压力 0.8MPA
适用介质 水、油、气、硝酸类、醋酸类
设计及制造标准 ANSI B16.34、GB/T-12224-2015
试验标准 API598、GB/T13927-2008、EN12516-3
螺纹标准 G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1



配件材料表
阀体 A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
阀盖 A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
球体 SUS304、SUS316 、SUS316L、SUS321、SUS2205
阀杆 SUS304、SUS316 、SUS316L、SUS321、SUS2205
阀座 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL 、PCTFE、PEEK
填料 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL

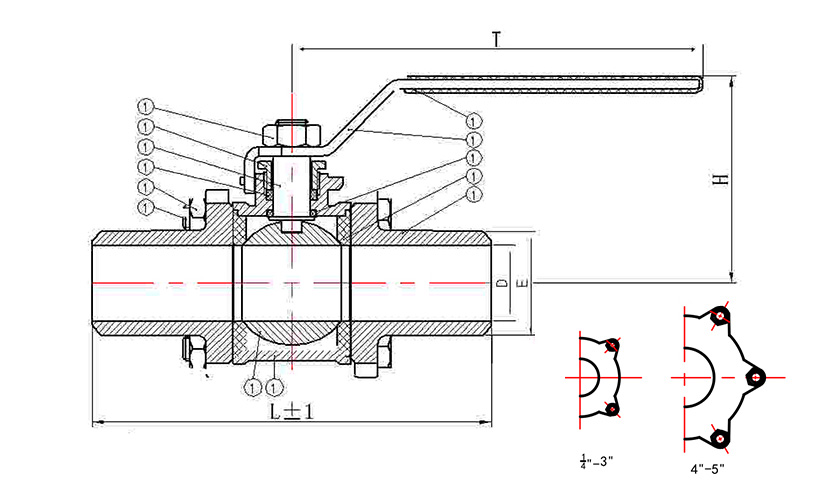

序号 零件名称 材质 数量
1 阀体 CF8/CF8M 1
2 球体 304/316 1
3 螺栓 201 4(6)
4 螺母 201 6(12)
5 填料 PTFE 1
6 阀杆 304 / 316 1
7 压盖 304 / 316 1
8 螺母 201 1
9 阀盖 CF8/CF8M 2
10 阀座 PTFE 2
11 止推整圈 PTFE 1
12 手柄 201 1
13 手柄套 PVC 1



主要尺寸
SIZE 1/4" 3/8" 1/2" 3/4" 1"
DN 8 10 15 20 25
D 10.5 10.5 15 20 25
L 60 60 64 74 82
H 50 50 55 62 70
T 94 94 108 115 140
E 13.7 17.2 21.3 26.7 33.5
(Kg) 0.4 0.4 0.42 0.58 0.83
续表
SIZE 1¼" 1½" 2" 2½" 3" 4"
DN 32 40 50 65 80 100
D 32 38 50 65 80 100
L 99 108 135 166 198 245
H 75 90 98 120 140 150
T 140 165 172 220 220 310
E 42.2 48.3 60.3 76.1 88.9 114.3
(Kg) 1.42 1.89 2.77 5.31 7.65 14.57



产品说明

该球阀结构:由阀体,阀盖结合球芯而成,球芯利用阀杆连接,轴旋转90度可实现开启关闭作用,卫生级加长管焊接,方便安装,与管路完全密封,三片式可拆设计,避免焊接对阀门造成损伤,杜绝泄露,另一头实现在储能冷却系统中管子的快插快接作用,方便快捷。蝶式手柄有效节省阀门使用空间,主要用于储能液冷管路排水排气作用,保持正常压力,进行开关,紧急切断,适用于液冷系统,储能数据中心,电池热管理,操作方便,配合液冷系统,降低冷却系统调试时间,降低能耗,使储能更安全,更高效,更经济,更适合长时间储能。



结构特点

A 扭矩轻:弹性阀座与球芯弹性接触密封比压可控,为球体转动时提供弹性避让,运行扭矩均匀无卡阻,手感润滑,开启无抱死。阀座切边避免高压差状态下球口会不嵌入阀座。

B 阀座密封性能强,弹性阀座的预密封,在阀门关闭后上游阀座在介质的压力下形成有用的自密封效果。

C 阀座寿命长,弹性阀座的预压缩行程长,磨损补偿量大,同时有上游密封和下游支撑的形式,使得闭合开始到密封前这段行程,密封而不受介质压力,只有在闭合瞬间形成密封时,阀座密封面的压强上升,从而实现密封耐久性。

D 阀座切边与包裹限冷流结构:阀座切边有用利用球体与阀座非支撑面积,阀座衬环包裹防止冷流塌陷,从而实现承高压。

E 阀杆下凸设计防飞出同时还能防止阀杆泄漏。

F 静电设计保证了 球芯阀杆和阀体之间的电流向外引导,有用避免因静电引发的全安事故。

G 阀杆上的O型圈有良好的自密封作用,对阀腔内介质起了有用和密封作用。

H 阀杆填料V型设计,杆阀填料压环平面密封进行精密加工组装达到无泄漏效果。

I 碟簧补偿设计,以适应在密封填料环磨损情况下自动弹性补偿效果从而减少泄漏。

J 全流量设计,保证介质在阀门中快速流动从而节省时间,结能等特点。

K 沃鼎阀门 SJFM牌,WOD牌,产品先进的设计理念结合的CNC加工技术,每一台阀门加工尺寸严格控制在公差范围内,所有结构设计和配件选型加工尺寸严格按照行业前端标准及6S,CE,TS,ISO9001,ISO14000,ISO18000,API,GB,标准执行。使每一台阀门达到实用,长寿命,为客户带来较高利用价值。
